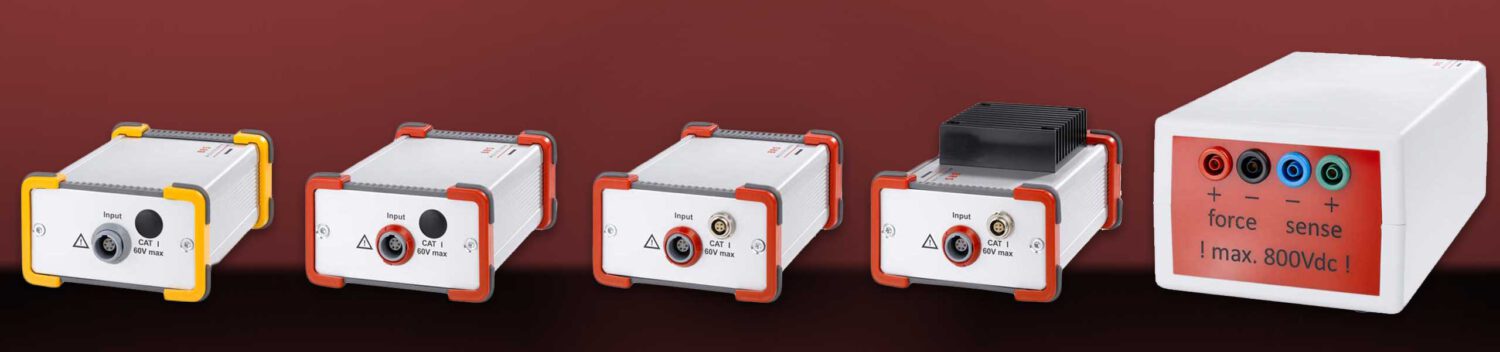

Vorstellung der Geräte zur Batteriemessung, auch für Hochvoltbatterien

Produkte

BTC1B    MBT    MBT-x5    BIM1B und BIM2B    BIM-HV-B    BMUX15/4    Rundzellenadapter CTA    Messkabel

BTC1B

Batterie-Test-Center BTC1B

Das BTC1B ist ein komplettes Batterie-Messgerät. Das Gerät bietet alle relevanten Batterie- Messverfahren und ermöglicht schnelle und umfassende Prüfungen an Batterien und Akkumulatoren sämtlicher Technologien. Es wird eingesetzt in Forschung und Entwicklung für Tauglichkeits-Untersuchungen an Zellen und Modulen.

Eigenschaften:

  • Messung der Impedanz nach Wirk- und Blind-Anteil bzw. Betrag und Phase
  • Einzelfrequenz-Messung und spektrale Impedanzmessung (EIS)
  • Graphische Darstellung der Ortskurve (Nyquist-Diagramm)
  • Automatische Berechnung der Modellparameter
  • Offline-Analyse von Spektral-Messungen
  • Messung der Batteriespannung
  • Messung der Umgebungstemperatur über externen Sensor
  • Messung der Entlade-Kapazität mit Strömen bis zu 2A
  • USB-Schnittstelle für Versorgung und Kommunikation

Kurzdaten

Messparameter Wert
Spannungs-Messbereiche 5V, 60V
Impedanz-Messbereiche 1 / 3 / 10 / 30 / 100 / 300 / 1000 mΩ
Frequenzbereich 0,1Hz….1kHz
Temperatur-Messbereich 0°C…..60°C
Kapazitätsmessung 5mA…2A Entladestrom
BTC1B Gerät zur Batteriemessung
BTC1B

Messmodul Batterie-Tester MBT

Das MBT-x ist ein Messmodul zum Einsatz in Produktionsanlagen und in der Qualitätssicherung. Es ist optimiert für den Schnelltest von Batteriezellen und Modulen und für die Prüfung der Schweißverbindungen.

Die 3 wesentlichen Batterie-Parameter (AC-Innenwiderstand, DC-Innenwiderstand und Batteriespannung) werden innerhalb von 0,4sec gemessen; ein weiterer Messmodus erlaubt eine automatische Temperaturkorrektur.

Zur Erleichterung der Verkabelung ist neben der 4-Leiter-Messtechnik auch eine 6-Leiter-Anordnung vorgesehen.

Das Messmodul wird durch ein Aluminiumgehäuse geschützt, das mit 4 Schrauben befestigt werden kann. Über eine serielle Schnittstelle (RS232) wird das Messmodul an die Anlagensteuerung (SPS) angeschlossen. Die Stromversorgung erfolgt über ein getrenntes Netzteil.

Eigenschaften

  • Innenwiderstands-Messbereich einstellbar für die Prüfung von Schweißverbindungen
  • 3-Parameter-Messung innerhalb von 0,4sec
  • Messen der Batteriespannung mit hoher Genauigkeit (±1mV bei Zellen)
  • Messen des Batterie-Innenwiderstands (Realteil) an 2 Frequenzen (10Hz, 1kHz)
  • Prüflingsanschluss in 4-Leiter-Technik oder 6-Leiter-Technik mit Kompensationsstrom
  • Messen der Temperatur mit Temperaturkompensation der 10Hz-Messung
  • Taktzeit kann durch Parallelbetrieb weiter reduziert werden
Versionen MBT-L MBT-S MBT-M
Anwendung Große Zellen Rundzellen Module
Spannungsbereich / V 0…5 0…5 0…60
Widerstandsbereiche / mΩ 1 / 3 / 10

(1 / 3)

10 / 30 / 100

(10 / 30)

100 / 300 / 1000

Polaritäts-unabhängig nein ja nein
Batteriemessung mit Batterietester MBT
MBT

5-Kanal-Messgerät für schnelle Zell-Eingangstests

Das MBT-X5 wurde entwickelt für den Eingangstest (BoL Test) von Rundzellen in großen Stückzahlen mit kurzen Taktzeiten. Das Gerät misst die Spannung sowie den Innenwiderstand bei verschiedenen Frequenzen mit bis zu 5 Kanälen.

Verschiedene Messarten ermöglichen die Anpassung an unterschiedliche Anforderungen:

  • Schnelltest in 100ms pro Kanal
  • Standard-Test in 350ms pro Kanal
  • DC-IR-Test in 1,3s pro Kanal

Das kompakte Messmodul wird durch ein Aluminiumgehäuse geschützt, das mit 4 Schrauben befestigt werden kann. Die Messeingänge erfolgen über M8-Sensorstecker, über eine serielle Schnittstelle (RS232) wird das Messmodul an die Anlagensteuerung (SPS) angeschlossen. Über die USB-Schnittstelle kann das Gerät konfiguriert und diagnostiziert werden. Die Stromversorgung erfolgt über ein getrenntes Netzteil.

Produkt für Batteriemessung für schnelle Zell-Eingangstests
MBT-x5

Batterie-Impedanz-Messgeräte
BIM1B und BIM2B

BIM1B und BIM2B sind Universal-Messgeräte für den Einsatz in Entwicklung, Produktion und Qualitätssicherung von Zellen und Modulen.

Eigenschaften

  • Messung der Impedanz nach Wirk- und Blind-Anteil bzw. Betrag und Phase
  • Einzelfrequenz-Messung und spektrale Impedanzmessung (EIS)
  • Graphische Darstellung der Ortskurve (Nyquist-Diagramm)
  • Automatische Berechnung der Modellparameter
  • Offline-Analyse von Spektral-Messungen
  • Messung der Batteriespannung
  • Messung der Umgebungstemperatur über externen Sensor
  • USB-Schnittstelle für Versorgung und Kommunikation

Kurzdaten

Messparameter BIM2B BIM1B
Spannungs-Messbereiche
5V, 60V
5V, 60V
Impedanz-Messbereiche
1 / 3 / 10 / 30 / 100 / 300 / 1000 mΩ
10 / 30 / 100 / 300 / 1000 mΩ
Frequenzbereich
0,1Hz….1kHz
1Hz….1kHz
Temperatur-

Messbereich
0°C…..60°C
—-

Batteriemessung via Impedanz
BIM1B / BIM2B

Hochvolt-Batterie-Messgerät BIM-HV-B

Das BIM-HV-B ist das weltweit erste Gerät zur Messung der spektralen Impedanz von Batteriesystemen bis 900V.

Das Gerät misst den spektralen (komplexen) Innenwiderstand zwischen 1Hz und 1kHz sowie die Leerlaufspannung.

Neben Hochvolt-Batterien können Bordnetz-Batterien und auch Einzelzellen geprüft werden.

Das Gerät eignet sich zur Fehlersuche in Entwicklung und Fertigung, zur Analyse des Betriebsverhaltens in der Erprobung und zur Schnelldiagnose im Service.

Kurzdaten

Messparameter BIM-HV-B
Spannungs-Messbereiche
100V / 900V
Impedanz-Messbereiche
10mΩ / 100mΩ / 1Ω
Frequenzbereich der Impedanz-Messung 1Hz…1kHz

Produkt zur Messung von Hochvoltbatterien
BIM-HV-B

Multiplexer BMUX15/4

Der BMUX-15/4 ist ein Umschalter (Multiplexer) in Vierleiter-Technik, mit dem bis zu 15 gestapelte Batterie-Zellen nacheinander auf ein Impedanz-Messgerät (BIM1, BIM2, BTC1) geschaltet werden können. Damit sind Impedanz- und Spannungsmessungen an mehreren Zellen ohne Umstecken möglich.

Die Umschaltung geschieht über 16 Doppelkontakte (je Force und Sense), die paarweise einen Kanal bilden. Eine Zelle wird über 2 benachbarte Kanäle ausgewählt.

Der BMUX-15/4 besitzt 2 Kommunikationsschnittstellen (USB und RS-232), die alternativ benutzt werden können; sind beide Schnittstellen gleichzeitig verbunden, so hat die USB-Schnittstelle Vorrang.
Die Stromversorgung geschieht bei USB über die Schnittstelle selbst, bei RS232 muss eine externe Stromversorgung bereitgestellt werden.
Die Fernsteuerung erfolgt über ein einfaches proprietäres Protokoll oder über eine grafische Bedienoberfläche für Windows-PC.

Produkt Multiplexer (Umschalter)
BMUX15/4

Rundzellen-Adapter CTA

Der Rundzellen-Adapter CTA ist ein Zubehör zu den Impedanz-Messgeräten BIM/BTC und ermöglicht präzise Impedanz- und Kapazitäts-Messungen an Batterie-Zellen in Vierleiter-Technik.

Rundzellen der populären Formate 18650, 21700 und 26650 können direkt eingelegt werden und mit Strömen bis zu 5A belastet werden.

Der CTA wird mit dem Messgerät über ein Labor-Messkabel MK-L verbunden, er kann aber auch zusammen mit anderen Messgeräten verwendet werden.

Produkt zur Batteriemessung: Rundzellenadapter
CTA

Messkabel

MK-L

Messkabel Labor mit Laborsteckern

Das Messkabel ist 1m lang und besitzt 4 Laborstecker 4mm, die einen universellen Anschluss von Standard-Prüfklemmmen oder Prüfspitzen erlauben.

Es ist das universelle Messkabel für alle Innenwiderstands- und Impedanzmessungen.

Standardkabel für BIM/BTC.

Produkt Messkabel

MK-L-Set

Messkabel Labor mit Laborsteckern

Das Messkabel ist 1m lang und besitzt 4 Laborstecker 4mm, die einen universellen Anschluss von Standard-Prüfklemmmen oder Prüfspitzen erlauben.

Das Set enthält 4 Krokodilklemmen sowie 4 Kabelschuh-Adapter für M4/M6/M8.

Standardkabel für BIM/BTC.

Produkt Messkabel

MK-O

Messkabel mit offenen Enden

Das Messkabel ist 80cm lang. An die offenen Enden können eigene Kontakte angeschlossen werden.

Produkt Messkabel MK-O

MK-HV

Hochvolt-Messkabel

2 Paar verdrillte Messleitungen mit 4mm-Sicherheits-Steckern, 1m lang.

Es eignet sich für alle Innenwiderstands- und Impedanzmessungen mit dem BIM-HV.

Standard-Kabel für BIM-HV.

MK-K

Messkabel mit großen Kelvin-Zangen

Dieses Messkabel besitzt 2 große Kelvinklemmen und ist 1m lang.

Es ist einfach zu handhaben und eignet sich für Innenwiderstands-Messungen an größeren Batterien.

Geeignet für Innenwiderstands-Messungen.

MK-S

Messkabel mit kleinen Kelvin-Zangen

Dieses Messkabel besitzt 2 kleine Kelvinklemmen und ist 1m lang.

Es ist einfach zu handhaben und eignet sich für Innenwiderstands-Messungen an kleineren Batterien.

Geeignet für Innenwiderstands-Messungen.

MK-T100

Messkabel mit kleinen Koaxial-Tastern

Das Messkabel ist 1m lang und besitzt 2 kleine koaxiale Kelvin-Taster mit mittlerem Anpressdruck. Es eignet sich für alle Batterie-Pole mit blanken Oberflächen.

Geeignet für Innenwiderstands-Messungen.

MK-T200

Messkabel mit großen Parallel-Tastern

Das Messkabel ist 1m lang und besitzt 2 große robuste Taster mit parallelen Stahlstiften und hohem Anpressdruck. Es eignet sich für Batterie-Pole aus Aluminium und für verschmutzte Oberflächen.

Geeignet für Innenwiderstands-Messungen.

TMK-PT1000

Temperatur-Messkabel mit PT1000

Messkabel zum Anschluss an den Hilfs-Messeingang mit Temperatur-Sensor PT1000 im TO92-Gehäuse, 1m lang.
